نمونه کار مدل سازی سازه پروژه نگین فرمانیه

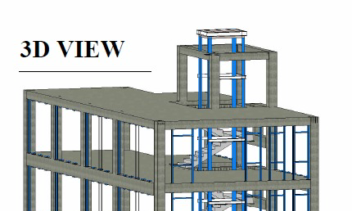

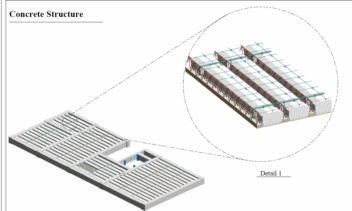

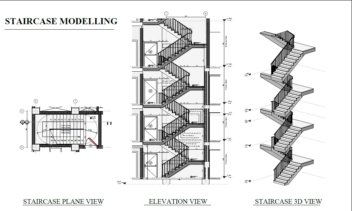

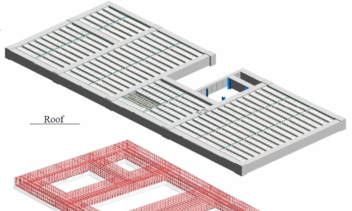

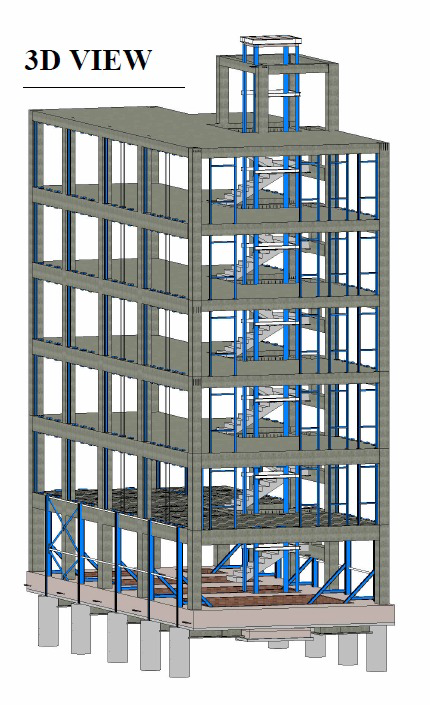

🏗️ مدل‌سازی BIM — سازه بتنی مسکونی نرم‌افزار Autodesk Revit کاربری: مسکونی نوع مدل: مدل سازه‌ای کامل (Structural BIM Model) ________________________________________ معرفی پروژه این پروژه شامل مدل‌سازی اطلاعات ساختمان (BIM) یک مجتمع مسکونی چندطبقه با سیستم سازه‌ای بتن مسلح است که در نرم‌افزار Autodesk Revit اجرا شده است. هدف از این مدل‌سازی، ایجاد یک مدل دیجیتال دقیق و یکپارچه از کلیه اجزای سازه‌ای ساختمان به منظور بهینه‌سازی فرآیند طراحی، هماهنگی و مستندسازی بوده است. ________________________________________ سیستم‌های سازه‌ای به‌کاررفته 🔩 سازه نگهبان — سیستم شمع و خرپا (Pile & Truss Retaining System) سیستم نگهبان خاک این پروژه بر اساس ترکیب شمع‌های بتنی درجا و خرپاهای فولادی طراحی شده است. این سیستم یکی از روش‌های پیشرفته و پرکاربرد در پروژه‌های شهری با محدودیت فضا و گودبرداری‌های عمیق است که ضمن تأمین پایداری جانبی خاک، امکان اجرای ایمن عملیات فونداسیون را فراهم می‌کند. 🏛️ سیستم سقف — تیرچه و بلوک (Joist & Block) سقف‌های این سازه با استفاده از سیستم تیرچه بلوک مدل‌سازی شده‌اند؛ یکی از رایج‌ترین و اقتصادی‌ترین سیستم‌های سقفی در ساختمان‌سازی ایران که با کاهش وزن مرده سازه، عملکرد لرزه‌ای و بهره‌وری اجرایی را بهبود می‌بخشد. تمامی تیرچه‌ها، بلوک‌های پوکه‌ای و دال بتنی روی آن‌ها به‌صورت دقیق در محیط Revit مدل شده‌اند. 📐 وال‌پست‌ها — نبشی فولادی (Steel Angle Wall Posts) دیوارهای جداکننده و باربر جانبی با استفاده از وال‌پست‌های نبشی فولادی طراحی شده‌اند. این سیستم ترکیبی هوشمندانه از بتن و فولاد، انعطاف‌پذیری سازه را در برابر بارهای جانبی افزایش داده و اجرای دیوارهای سبک‌تر را ممکن می‌سازد. ________________________________________ اقدامات انجام‌شده در Revit • مدل‌سازی کامل المان‌های سازه‌ای شامل فونداسیون، ستون، تیر، سقف و دیوار • تعریف و اعمال مواد و مصالح دقیق (بتن، فولاد، بلوک) با مشخصات فنی • ایجاد Familyهای سفارشی برای تیرچه‌ها و وال‌پست‌های نبشی • استخراج نقشه‌های اجرایی شامل پلان‌ها، مقاطع و جزئیات سازه‌ای • تهیه Schedule مقداری از المان‌های سازه‌ای
