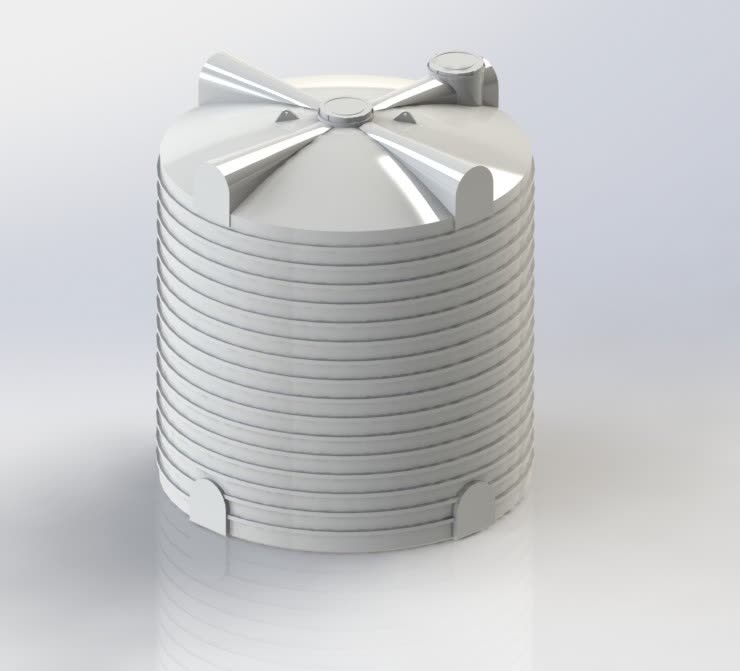

نمونه کار مدل‌سازی کامل و طراحی صنعتی مخزن پلی‌اتیلن ۱۰٬۰۰۰ لیتری با جزئیات سازه‌ای در SolidWorks

در این پروژه، مدل کامل یک مخزن پلی‌اتیلن عمودی با ظرفیت ۱۰٬۰۰۰ لیتر طراحی و تحلیل شده است. مدلسازی با نرم‌افزار SolidWorks انجام شده و شامل مراحل زیر است: -طراحی بدنه اصلی با روش Revolve و ضخامت دقیق -مدلسازی جزئیات سقف گنبدی شامل پره‌ها، گلویی‌ها و تکیه‌گاه‌های قوسی شکل -طراحی بست‌ها و دستگیره‌های تقویتی در سقف -استفاده از Lofted Boss/Base و Up To Surface برای اتصال دقیق قطعات منحنی -آینه‌سازی و الگوی دایره‌ای (Mirror / Circular Pattern) برای تقارن کامل خروجی شامل مدل سه‌بعدئی، و رندر نهایی با تنظیمات متریال پلی‌اتیلن است و تمامی ابعاد با دقت و توجه به تناسبات واقعی استخراج و در مدل پیاده‌سازی شده‌اند. جزئیات بدنه، سقف گنبدی، پره‌های تقویتی و اتصالات به‌صورت دقیق و منظم طراحی شده‌اند تا مدل نهایی از نظر هندسی کاملاً منطبق بر نقشه باشد.
