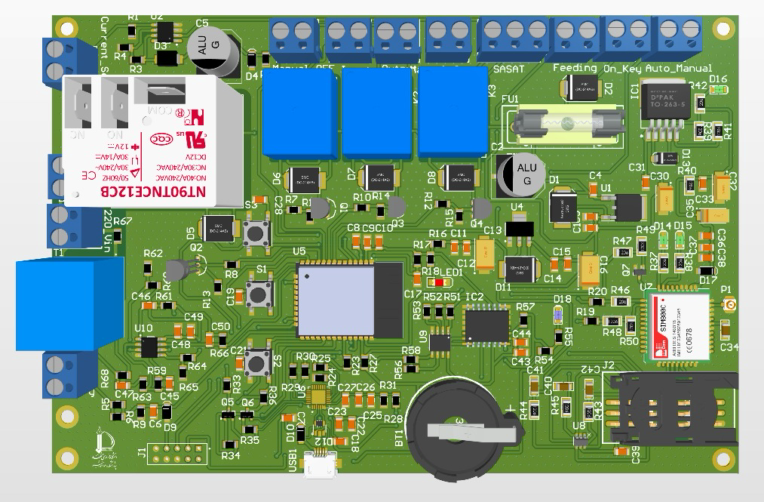

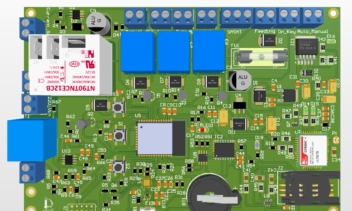

نمونه کار طراحی برد و توسعه فریم ور کنترل خودکار استارت دیزل ژنراتور

این سیستم با هدف اتوماسیون عملکرد ژنراتور بر اساس وضعیت باتری، ارتقای قابلیت اطمینان در راه‌اندازی، و همچنین فراهم‌سازی امکان پایش خطا و گزارش‌دهی از راه دور طراحی و پیاده‌سازی شده است. قابلیت‌های اصلی این کنترل‌کننده شامل موارد زیر است: -پایش وضعیت باتری: نظارت مداوم بر وضعیت باتری و روشن و خاموش کردن خودکار ژنراتور دیزلی در صورتی که سطح شارژ از حد آستانه تعیین‌شده پایین‌تر و بالاتر بیاید. -مدیریت هوشمند راه‌اندازی: اجرای توالی استارت کنترل‌شده، شامل تأیید روشن شدن ژنراتور، بررسی اتصال شارژر و اعتبارسنجی ولتاژ خروجی. -بهینه‌سازی استارت: نظارت دقیق روی استارت زدن(کنترل مدت زمان استارت خوردن، تعیین فاصله بین هر دو استارت بسته به اینکه استارت چندم باشد و پشتیبانی از ساسات کش به صورت اتومات). -عیب‌یابی دقیق: تشخیص شرایط خطا، از جمله عدم موفقیت در استارت موتور یا نوسانات غیرعادی ولتاژ خروجی ژنراتور. -مدیریت از راه دور و محلی: امکان ریست کردن خطاها به‌صورت محلی (از طریق دکمه فشاری) یا از راه دور (از طریق پیامک). -اطلاع‌رسانی وضعیت: ارسال گزارش‌های لحظه‌ای از وضعیت ژنراتور و باتری به کاربر از طریق پیامک. همچنین تعدادی LED برای نشان دادن وضعیت تعبیه شده است. -دیتا لاگینگ: ثبت رویدادهای حیاتی سیستم همراه با تاریخ و زمان دقیق. گزارش‌دهی دوره‌ای: تولید و ارائه گزارش‌های عملکرد ماهانه برای کاربر. -حالت دستی: پشتیبانی از حالت کارکرد دستی با امکان کنترل روشن/خاموش از طریق دکمه‌های تعبیه شده بر روی بدنه دستگاه. از منظر طراحی سخت‌افزار، تمرکز ویژه‌ای بر پایداری در برابر تداخل‌های الکترومغناطیسی (EMI) و دوام در شرایط میدانی صورت گرفته است. در طراحی برد مدار چاپی (PCB)، با تفکیک زمین‌های ولتاژ بالا و ولتاژ پایین، رعایت اصول مسیریابی برای سیگنال‌های حساس به نویز، و به‌کارگیری استانداردهای حفاظتی و چیدمان اصولی، سعی شده تا عملکرد سیستم در محیط‌های دارای نویز الکتریکی بالا، کاملاً پایدار و قابل‌اطمینان باشد. در فرآیند توسعه، ابتدا یک نمونه اولیه (Prototype) ماژولار ساخته شد تا معماری فریم‌ور، منطق راه‌اندازی، مدیریت خطا و جریان ارتباطی مورد ارزیابی و تأیید قرار گیرد. پس از رفع ایرادات و حصول اطمینان از عملکرد صحیح، طراحی نهایی به نسخه یکپارچه PCB انتقال یافت.
