نمونه کار طراحی بخش الکترونیکی محصول Access control

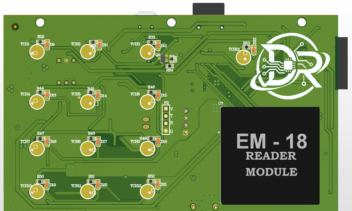

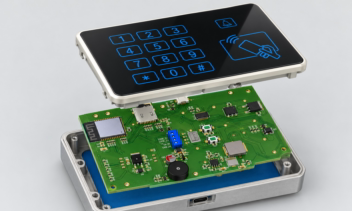

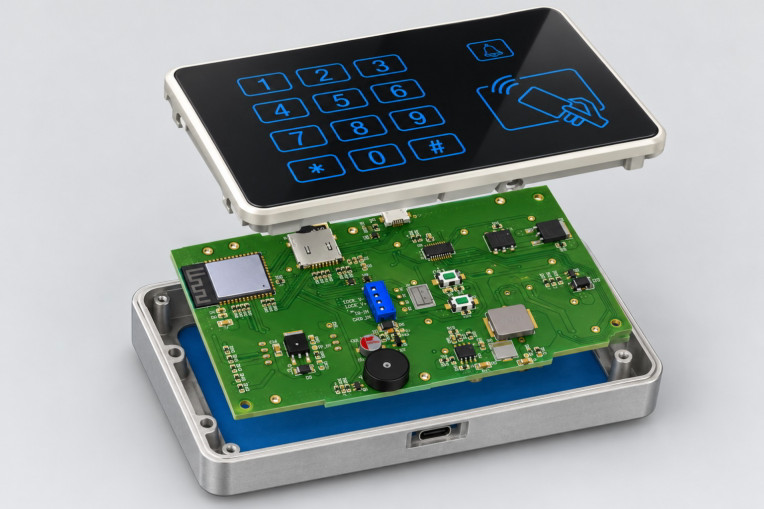

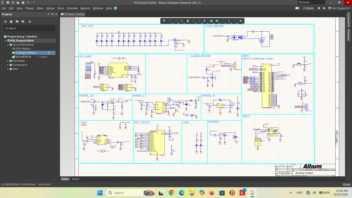

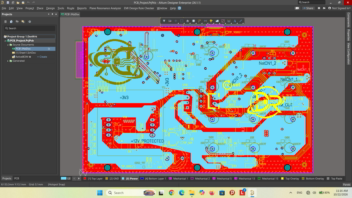

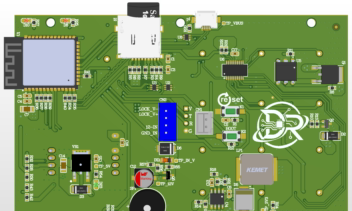

طراحی و پیاده‌سازی سخت‌افزاری یک دستگاه کنترل تردد هوشمند با قابلیت ورود رمز از طریق صفحه‌کلید لمسی و شناسایی کارت RFID. در این پروژه، شماتیک الکترونیکی و طراحی PCB چهار لایه با استفاده از Altium Designer انجام شده است. تمرکز اصلی بر یکپارچه‌سازی بخش‌های مختلف مدار، طراحی مسیرهای ارتباطی، مدیریت تغذیه و جانمایی قطعات متناسب با محدودیت‌های مکانیکی بدنه بوده است. بخش‌های طراحی‌شده: • پردازنده مرکزی ESP32-S3 • مدار صفحه‌کلید لمسی مبتنی بر BS8116A و الکترودهای اختصاصی PCB • رابط ماژول RFID مدل EM-18 از طریق UART • مدارهای درایور قفل و آلارم • بخش‌های تغذیه ورودی ۱۲ ولت و رگولاتورهای ولتاژ • رابط USB، کارت حافظه SD، کلیدهای Reset و Boot، LED و بازر • جانمایی و مسیریابی PCB با درنظرگرفتن محدودیت‌های مکانیکی بدنه ابزارها و مهارت‌ها: Altium Designer، طراحی شماتیک، طراحی PCB و ESP32-S3 طراحی سخت‌افزار و سیستم‌های امبدد. خروجی پروژه، طراحی سخت‌افزاری یکپارچه برای توسعه و پیاده‌سازی نرم‌افزار دستگاه کنترل تردد است.
