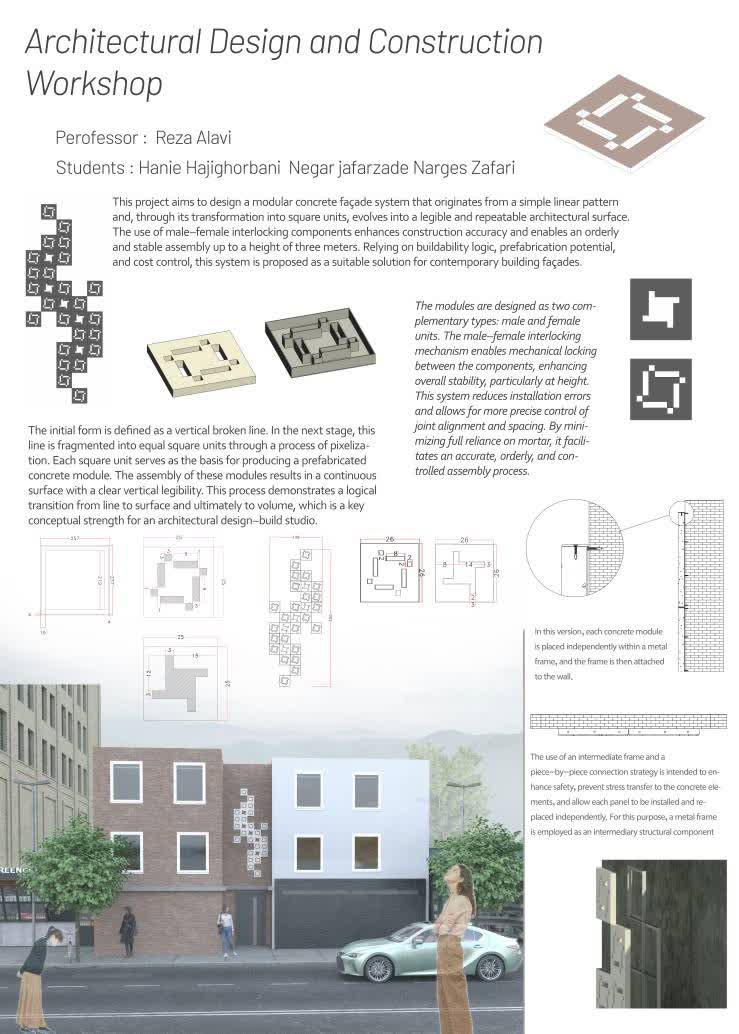

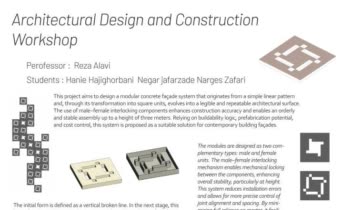

نمونه کار شیت طراحی قطعه برای نما در درس کارگاه معماری

Modular Façade System | Architectural Design & Construction Workshop این پروژه با هدف توسعه‌ی یک سیستم نمای ماژولار بتنی طراحی شده است که از یک الگوی خطی ساده آغاز می‌شود و از طریق تبدیل تدریجی آن به واحدهای مربعی، به سطحی معماری با خوانایی بالا می‌رسد. ایده‌ی اصلی مبتنی بر شکستن فرم اولیه به واحدهای کوچک‌تر و ایجاد فرآیندی از پیکسلی‌شدن است؛ هر پیکسل یا مربع، پایه‌ای برای تولید یک ماژول بتنی پیش‌ساخته محسوب می‌شود. سیستم با دو نوع واحد مکمل—نر و ماده—طراحی شده است. مکانیسم قفل‌شونده‌ی این دو واحد، دقت اجرای نمای پیش‌ساخته را افزایش می‌دهد و مونتاژ واحدها را به شکل پایدار، منظم و قابل‌کنترل امکان‌پذیر می‌کند. این روش از انتقال خطا در چیدمان جلوگیری کرده و کنترل فواصل، درزها و تراز پنل‌ها را به‌صورت دقیق ممکن می‌سازد. در ادامه، ماژول‌ها بر اساس یک الگوی خط شکسته‌ی عمودی سازمان‌دهی می‌شوند و با چینش پیوسته روی سطح بنا، یک خوانایی عمودی مشخص ایجاد می‌کنند. این روند، گذار منطقی از خط به سطح و نهایتاً به حجم را نشان می‌دهد—رویکردی که برای تمرین‌های معماری مبتنی بر طراحی–ساخت اهمیت زیادی دارد. در نسخه‌ی نهایی، هر واحد بتنی داخل یک فریم فلزی مستقل قرار می‌گیرد. این فریم نقش سازه‌ی واسط را دارد و امکان نصب مستقل، تعمیر و تعویض هر ماژول را فراهم می‌کند. در نهایت، نمای اجراشده روی ساختمان نمونه، نحوه عملکرد سیستم، ریتم بصری آن و ادغام آن با زمینه شهری را به‌خوبی نمایش می‌دهد.
