نمونه کار بورد کنترلر دستگاه صنعتی ۱۰ کانال

خانه نمونه کارها بورد کنترلر دستگاه صنعتی ۱۰ کانال
AmirHossein.D
بورد کنترلر دستگاه صنعتی ۱۰ کانال
ثبت پروژه مشابه دعوت به همکاری
۲ ۰

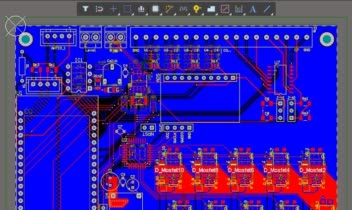

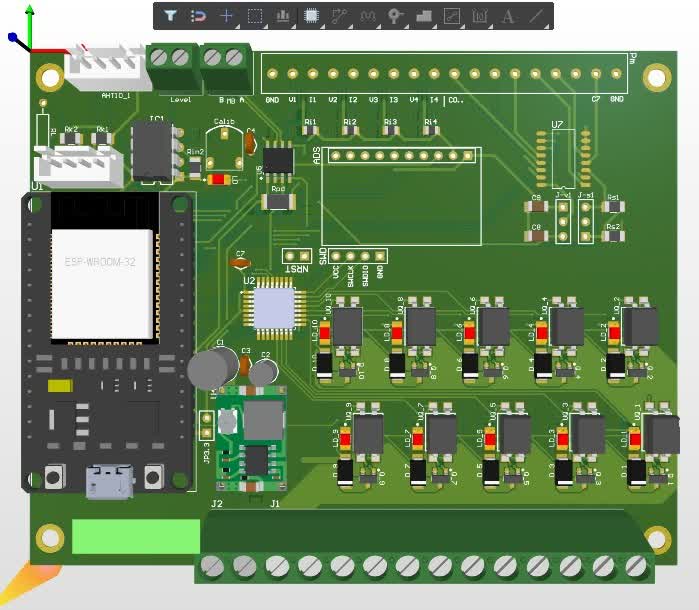

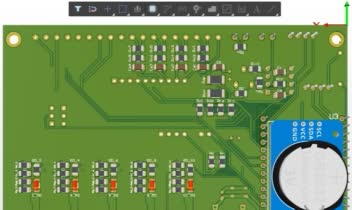

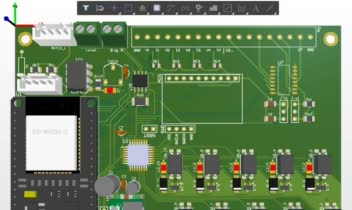

بورد کنترلر دستگاه صنعتی ۱۰ کانال
بورد کنترلر دستگاه صنعتی ۱۰ کانالبورد کنترلر دستگاه صنعتی ۱۰ کانالبورد کنترلر دستگاه صنعتی ۱۰ کانال

برنامه نویسی شده به روش FreeRTOS با Arduino بر بروی ESP32. شامل ماژول های؛ ESP32 DS3231 Mini360 دارای ۱۰ کانال ماسفت با مدار ایزوله شده. کنترل ماسفت ها از طریق میکروکنترلر STM32 انجام میشود. دارای پورت مودباس RS485. دارای مدار آپ امپی برای دریافت سیگنال از سنسور. قابلیت اتصال سنسور دما و رطوبت AHT10. قابلیت نصب آی سی مالتی پلکسر ۸ کانال، جهت دریافت سیگنال از سنسور. قابلیت نصب ماژول آنالوگ ADS1115 جهت خواندن چهار سیگنال ولتاژی ۰ تا ۱۰ ولت و یا سیگنال جریانی ۰ تا ۲۰ میلی آمپر. این دستگاه به صورت سفارشی برای یک شرکت در سه نسخه، طراحی، برنامه نویسی و ساخته شده است.
