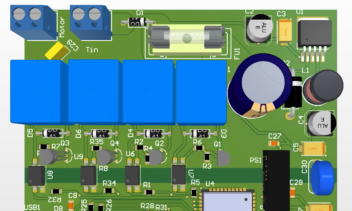

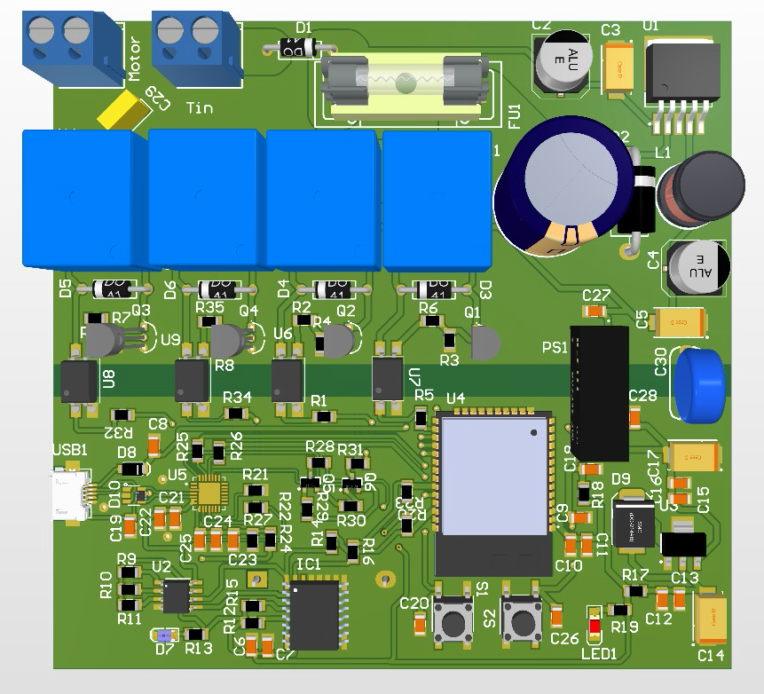

نمونه کار برد الکتریکی Solar Tracker تک‌محوره

این برد، یک برد Solar Tracker تک‌محوره است که با هدف قرار دادن پنل در بهینه‌ترین زاویه نسبت به خورشید طراحی شده است. این سیستم بر اساس جدولی از موقعیت خورشید در ساعات مختلف روز عمل می‌کند و برای دقت بیشتر، یک مدار ساعت نیز در نظر گرفته شده تا پنل دقیقاً مطابق زمان، در موقعیت صحیح قرار بگیرد. از نکات مهم این طراحی می‌توان به موارد زیر اشاره کرد: -کنترل ایزوله موتور در دو جهت توسط پردازنده -تغذیه ایزوله بخش کنترل برای جلوگیری از ریست شدن یا آسیب دیدن میکروکنترلر -حفاظت از موتور در برابر اضافه ولتاژ در دو جهت و نویز -طراحی مدار برای جریان دائم 3 آمپر و همچنین جریان راه‌اندازی موتور در نظر گرفته شده است -طراحی PCB متناسب با تغذیه 24 ولت و موتور DC 24 ولت است - دارای باتری بک آپ 3 ولت برای تغذیه مدار ساعت که در پشت مدار قرار دارد
