نقشه ایزومتریک چیست؟
آیا تا به حال از نقشهها استفاده کردهاید؟ شاید در ذهن ما نقشه، صرفا نقشههای جغرافیایی باشند اما، نوعهای مختلفی از نقشهها وجود دارند، از نقشه توپوگرافی تا نقشهای که در این مقاله میخواهیم به آن بپردازیم، نقشه ایزومتریک. نقشههای ایزومتریک یکی از ابزارهای کلیدی در دنیای مهندسی، معماری، طراحی صنعتی، متره و برآورد و حتی بازیهای ویدئویی هستند. این نقشهها به طراحان و مهندسان امکان میدهند تا اجسام سهبعدی را به شکلی دوبعدی و با حفظ ابعاد نسبی نمایش دهند. با توجه به نیاز روزافزون به طراحیهای دقیق و واقعگرایانه در صنایع مختلف، نقشههای ایزومتریک به ابزاری ضروری تبدیل شدهاند. در این مطلب قصد داریم به بررسی جامع نقشههای ایزومتریک بپردازد، از تاریخچه و اصول رسم گرفته تا کاربردها، مزایا و معایب آنها، و همچنین معرفی ابزارها و نرمافزارهای مختلفی که برای رسم این نوع نقشهها استفاده میشوند. با مطالعه این مطلب، درک بهتری از اهمیت و نقش نقشههای ایزومتریک در طراحی و مهندسی به دست خواهید آورد.
تعریف نقشه ایزومتریک

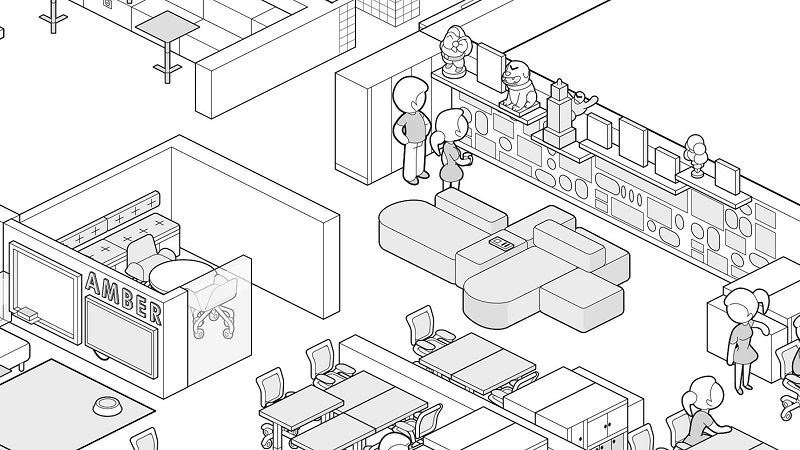

نقشه ایزومتریک نوعی از نمایش گرافیکی است که در آن سه محور مختصاتی که نمایانگر طول، عرض و ارتفاع هستند، با زاویه 120 درجه نسبت به یکدیگر قرار میگیرند. این نوع نقشهها اجازه میدهند که سه بعد جسم به طور همزمان و بدون تحریف در ابعاد نسبی نمایش داده شوند. به عبارت دیگر، در نقشههای ایزومتریک، طول، عرض و ارتفاع به یک اندازه مقیاسبندی میشوند، و این باعث میشود که اشیا به طور واقعیتر و قابل فهمتری نمایش داده شوند.
تاریخچه نقشههای ایزومتریک
تاریخچه استفاده از نقشههای ایزومتریک به قرنها پیش بازمیگردد. این نوع نمایش در هنرهای قدیمی و طراحیهای معماری باستانی نیز مشاهده میشود. اما کاربرد گسترده و علمی آن در مهندسی و معماری در قرن نوزدهم و با پیشرفتهای صنعتی به اوج خود رسید. نقشههای ایزومتریک در این دوره به عنوان ابزاری مهم برای طراحی و تولید به کار گرفته شدند و توانستند نیازهای دقیق و پیچیدهی صنایع مختلف را پاسخ دهند.
اصول رسم نقشههای ایزومتریک
برای رسم یک نقشه ایزومتریک، ابتدا باید سه محور اصلی را که با زاویه 120 درجه نسبت به یکدیگر قرار دارند، ترسیم کنیم. این محورها به ترتیب نمایانگر طول، عرض و ارتفاع هستند. سپس ابعاد جسم مورد نظر را روی این محورها مشخص میکنیم و با اتصال نقاط مختلف، شکل سهبعدی جسم را به صورت دوبعدی نمایش میدهیم. یکی از ویژگیهای مهم نقشههای ایزومتریک این است که تمام خطوط موازی در جسم سهبعدی به صورت موازی در نقشه دوبعدی نیز نمایش داده میشوند.
کاربردهای نقشههای ایزومتریک
نقشههای ایزومتریک کاربردهای متنوعی در زمینههای مختلف دارند. در زیر به برخی از کاربردهای رایج آنها اشاره میشود:
معماری
در معماری، نقشههای ایزومتریک ابزار مهمی برای نمایش ساختمانها و سازهها هستند. این نقشهها به معماران اجازه میدهند تا طرحهای خود را به شکلی واضح و قابل درک به مشتریان و سازندگان ارائه دهند. به دلیل نمایش سهبعدی، نقشههای ایزومتریک میتوانند جزئیات پیچیدهای مانند اندازه و نسبتهای دقیق را به نمایش بگذارند که در نقشههای دوبعدی معمولی به سختی قابل تشخیص است.
این نوع نمایش به معماران کمک میکند تا ایدههای خود را به صورت بصری و واقعگرایانه ترسیم کنند و همچنین مشکلات احتمالی در طراحی را پیش از ساخت تشخیص دهند. علاوه بر این، نقشههای ایزومتریک به معماران امکان میدهند تا تعاملات بین اجزای مختلف ساختمان را به صورت دقیقتر نمایش دهند، که این امر برای هماهنگی بین تیمهای مختلف در پروژههای بزرگ بسیار مفید است.از نقشههای ایزومتریک در نرمافزارهای معماری نیز استفاده میشود.
مهندسی مکانیک
در مهندسی مکانیک، نقشههای ایزومتریک برای طراحی و نمایش ماشینآلات و قطعات صنعتی استفاده میشوند. این نقشهها به مهندسان کمک میکنند تا اجزای مختلف یک ماشین را به شکلی دقیق و با حفظ ابعاد نسبی نمایش دهند. این امر به تولیدکنندگان کمک میکند تا قطعات را به درستی بسازند و مونتاژ کنند.
نقشههای ایزومتریک در مهندسی مکانیک همچنین برای شبیهسازی عملکرد ماشینآلات و بررسی کارایی و ایمنی آنها به کار میروند. با استفاده از این نقشهها، مهندسان میتوانند نقاط ضعف و قوت یک طراحی را پیش از ساخت واقعی آن شناسایی کنند و در صورت نیاز تغییرات لازم را اعمال کنند. این فرآیند به کاهش هزینهها و افزایش کیفیت محصولات نهایی کمک میکند.
طراحی صنعتی
طراحان صنعتی نیز از نقشههای ایزومتریک برای نمایش محصولات و قطعات مختلف استفاده میکنند. این نقشهها به طراحان امکان میدهند تا ایدههای خود را به شکلی واقعگرایانه به نمایش بگذارند و به مشتریان و تولیدکنندگان ارائه دهند. نقشههای ایزومتریک در طراحی صنعتی به طراحان کمک میکنند تا ابعاد و نسبتهای دقیق محصولات را به نمایش بگذارند و به این ترتیب، فرآیند طراحی را بهبود بخشند.
علاوه بر این، این نقشهها به تولیدکنندگان اجازه میدهند تا جزئیات دقیق طراحی را به خوبی درک کنند و محصولات را به شکلی دقیقتر تولید کنند. نقشههای ایزومتریک همچنین میتوانند به عنوان ابزار بازاریابی موثر استفاده شوند، زیرا به مشتریان امکان میدهند تا محصولات را به صورت بصری و واقعگرایانه مشاهده کنند و تصمیمگیری بهتری انجام دهند.
بازیهای ویدئویی
در صنعت بازیسازی، نقشههای ایزومتریک برای طراحی محیطها و نقشههای بازیها به کار میروند. این نقشهها به طراحان بازی امکان میدهند تا محیطهای سهبعدی را به شکلی دوبعدی و قابل فهم نمایش دهند. بسیاری از بازیهای محبوب قدیمی و حتی برخی از بازیهای مدرن از این نوع نمایش استفاده میکنند.
نقشههای ایزومتریک در بازیهای ویدئویی به طراحان کمک میکنند تا فضای بازی را به صورت جذاب و واقعیتر به نمایش بگذارند و تجربه بهتری برای بازیکنان فراهم کنند. این نوع نمایش به ویژه در بازیهای استراتژی و نقشآفرینی بسیار موثر است، زیرا به بازیکنان امکان میدهد تا به راحتی حرکت و تعامل با محیط بازی را مدیریت کنند. علاوه بر این، نقشههای ایزومتریک به توسعهدهندگان بازی کمک میکنند تا جزئیات گرافیکی را به صورت کارآمدتر و با هزینه کمتر طراحی کنند.
شهرسازی و برنامهریزی شهری

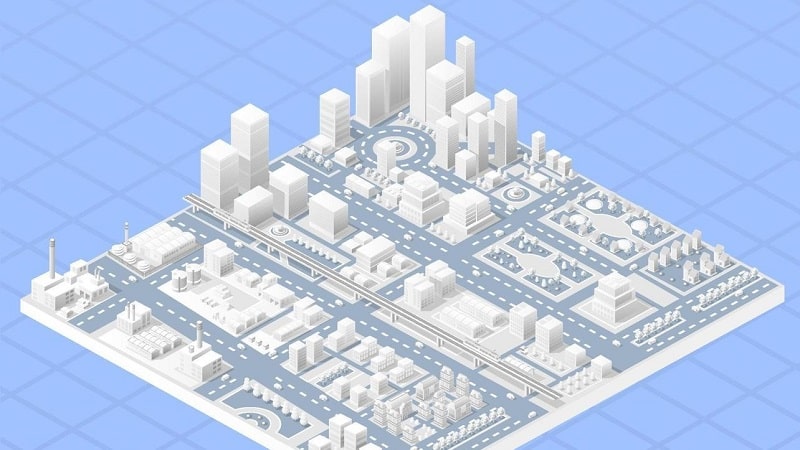

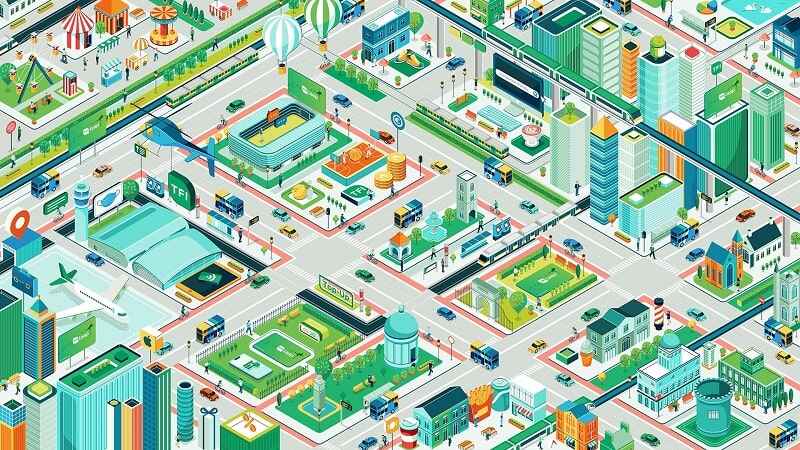

نقشههای ایزومتریک در شهرسازی و برنامهریزی شهری نیز کاربرد گستردهای دارند. این نقشهها به شهرسازان و برنامهریزان امکان میدهند تا طرحهای جامع شهری، از جمله خیابانها، پارکها، ساختمانهای تجاری و مسکونی را به شکلی دقیق و واقعگرایانه ترسیم کنند.
با استفاده از نقشههای ایزومتریک، میتوان ارتباطات و تعاملات بین اجزای مختلف شهری را به خوبی نمایش داد و مشکلات احتمالی در زیرساختها و ترافیک را پیشبینی و حل کرد. این نقشهها همچنین به شهروندان کمک میکنند تا طرحهای شهری را بهتر درک کنند و در فرآیند تصمیمگیری مشارکت کنند. به این ترتیب، نقشههای ایزومتریک ابزار مهمی برای توسعه پایدار شهری و بهبود کیفیت زندگی در شهرها هستند.
مطلب پیشنهادی: سری زمانی در داده کاوی چیست؟
پزشکی و مهندسی پزشکی
در حوزه پزشکی و مهندسی پزشکی، نقشههای ایزومتریک برای طراحی و نمایش تجهیزات پزشکی و پروتزها به کار میروند. این نقشهها به مهندسی پزشکی و پزشکان کمک میکنند تا طراحیهای خود را به شکلی دقیق و قابل درک به نمایش بگذارند.
با استفاده از نقشههای ایزومتریک، میتوان عملکرد تجهیزات پزشکی را شبیهسازی و بررسی کرد و در صورت نیاز تغییرات لازم را اعمال کرد. این نقشهها همچنین در طراحی پروتزها و ایمپلنتها به کار میروند، به طوری که میتوان آنها را به صورت دقیقتر و با توجه به نیازهای فردی بیماران تولید کرد. به این ترتیب، نقشههای ایزومتریک به بهبود کیفیت درمان و افزایش راحتی بیماران کمک میکنند.
حمل و نقل و لجستیک
نقشههای ایزومتریک در صنعت حمل و نقل و لجستیک نیز کاربرد دارند. این نقشهها به طراحان و مهندسان کمک میکنند تا سیستمهای حمل و نقل، از جمله جادهها، راهآهنها و فرودگاهها را به شکلی دقیق و واقعگرایانه ترسیم کنند.
با استفاده از نقشههای ایزومتریک، میتوان ارتباطات بین اجزای مختلف سیستم حمل و نقل را به خوبی نمایش داد و مشکلات احتمالی در ترافیک و حمل و نقل را پیشبینی و حل کرد. این نقشهها همچنین به برنامهریزان لجستیک کمک میکنند تا فرآیندهای حمل و نقل و توزیع کالاها را بهینهسازی کنند تا بهترین کانال توزیع انتخاب شود و به این ترتیب، هزینهها را کاهش داده و کارایی را افزایش دهند.
آموزش و پرورش
نقشههای ایزومتریک در آموزش و پرورش نیز کاربرد دارند. این نقشهها به معلمان و اساتید امکان میدهند تا مفاهیم پیچیده را به شکلی بصری و قابل درک به دانشآموزان و دانشجویان آموزش دهند. با استفاده از نقشههای ایزومتریک، میتوان مفاهیم هندسه، فیزیک، شیمی و بسیاری از موضوعات دیگر را به شکلی جذاب و واقعیتر به نمایش گذاشت.
این نقشهها به دانشآموزان کمک میکنند تا مفاهیم را بهتر درک کنند و در فرآیند یادگیری مشارکت بیشتری داشته باشند. به این ترتیب، نقشههای ایزومتریک ابزار مفیدی برای بهبود کیفیت آموزش و افزایش علاقهمندی دانشآموزان به یادگیری هستند.
تبلیغات و بازاریابی
نقشههای ایزومتریک در تبلیغات و بازاریابی نیز کاربرد دارند. این نقشهها به شرکتها و کسبوکارها امکان میدهند تا محصولات و خدمات خود را به شکلی جذاب و واقعگرایانه به نمایش بگذارند. با استفاده از نقشههای ایزومتریک، میتوان جزئیات محصولات را به خوبی نمایش داد و ویژگیهای خاص آنها را به مشتریان نشان داد.
این نقشهها به ویژه در دیجیتال مارکتینگ و تعیین استراتژی بازاریابی موثر هستند، زیرا به مشتریان امکان میدهند تا محصولات را به صورت بصری مشاهده کنند و تصمیمگیری بهتری انجام دهند. به این ترتیب، نقشههای ایزومتریک به افزایش فروش و بهبود بازاریابی کمک میکنند.
هنر و طراحی گرافیک
نقشههای ایزومتریک در هنر و طراحی گرافیک نیز به کار میروند. این نقشهها به هنرمندان و طراحان گرافیک امکان میدهند تا آثار هنری و طرحهای خود را به شکلی جذاب و واقعگرایانه به نمایش بگذارند. با استفاده از نقشههای ایزومتریک، میتوان جزئیات دقیق طرحها را به خوبی نمایش داد و به این ترتیب، آثار هنری جذابتر و تاثیرگذارتر خلق کرد.
این نقشهها به ویژه در طراحی پوستر، طراحی بروشور، وبسایت و بسیاری از پروژههای گرافیکی دیگر موثر هستند. به این ترتیب، نقشههای ایزومتریک ابزار مفیدی برای ارتقاء کیفیت طراحی و افزایش جذابیت بصری آثار هنری هستند.
مزایای نقشههای ایزومتریک
در ادامه شما را با مزایای نقشههای ایزومتریک آشنا خواهیم کرد.
وضوح و دقت
یکی از بزرگترین مزایای نقشههای ایزومتریک وضوح و دقت بالای آنها است. این نقشهها به دلیل نمایش سهبعدی اجسام به شکلی دوبعدی و با حفظ ابعاد نسبی، به طراحان و مهندسان امکان میدهند تا جزئیات دقیق و پیچیدهای را به راحتی نمایش دهند.
سهولت درک
نقشههای ایزومتریک به دلیل نمایش واقعیتر از نقشههای دوبعدی معمولی، به مخاطبان کمک میکنند تا به راحتی طرحها و ایدهها را درک کنند. این امر به ویژه در ارائه پروژههای معماری و طراحی صنعتی بسیار مهم است.
نمایش سهبعدی
یکی دیگر از مزایای نقشههای ایزومتریک این است که به طراحان امکان میدهند تا اجسام سهبعدی را به شکلی دوبعدی نمایش دهند. این امر به ویژه در طراحی ماشینآلات و قطعات صنعتی بسیار مفید است.
مطلب پیشنهادی: بازار کارا چیست؟
معایب نقشههای ایزومتریک
از جمله معایب این نقشه ها می توان به موارد زیر اشاره کرد:
نیاز به دقت بالا
رسم نقشههای ایزومتریک نیاز به دقت بالا و مهارتهای خاصی دارد. طراحان باید به دقت زاویهها و ابعاد را محاسبه کنند تا نقشهای دقیق و قابل فهم ایجاد کنند. این امر ممکن است زمانبر و دشوار باشد.
محدودیت در نمایش برخی جزئیات
اگرچه نقشههای ایزومتریک به طراحان امکان میدهند تا جزئیات پیچیدهای را نمایش دهند، اما در برخی موارد ممکن است نمایش برخی جزئیات خاص دشوار باشد. به عنوان مثال، نمایش اجسام با انحناهای پیچیده و زوایای غیرمعمول ممکن است در نقشههای ایزومتریک چالشبرانگیز باشد.
ابزارها و نرمافزارهای رسم نقشههای ایزومتریک
از مهم ترین ابزارها و نرمافزارهای رسم نقشههای ایزومتریک عبارت اند از:
اتوکد (AutoCAD)
یکی از محبوبترین و پرکاربردترین نرمافزارها برای رسم نقشههای ایزومتریک اتوکد است. این نرمافزار به مهندسان و طراحان امکان میدهد تا نقشههای دقیق و پیچیدهای را به راحتی ایجاد کنند. اتوکد دارای ابزارها و قابلیتهای متعددی برای رسم نقشههای ایزومتریک است که به کاربران امکان میدهد تا به سرعت و با دقت بالا نقشههای مورد نظر خود را ایجاد کنند.
سالیدورک (SolidWorks)
سالیدورک نیز یکی دیگر از نرمافزارهای محبوب برای طراحی سهبعدی و رسم نقشههای ایزومتریک است. این نرمافزار به طراحان و مهندسان امکان میدهد تا مدلهای سهبعدی پیچیدهای را ایجاد کرده و نقشههای ایزومتریک دقیق و واقعگرایانهای را تولید کنند.
استخدام طراح سالیدورک با بهترین هزینه
اسکچاپ (SketchUp)
اسکچاپ یکی دیگر از نرمافزارهای محبوب برای طراحی سهبعدی و رسم نقشههای ایزومتریک است. این نرمافزار به کاربران امکان میدهد تا به راحتی و با استفاده از ابزارهای ساده، مدلهای سهبعدی و نقشههای ایزومتریک ایجاد کنند. اسکچاپ به ویژه برای طراحان معماری و طراحی داخلی بسیار مفید است.
جمعبندی
نقشههای ایزومتریک به عنوان یکی از ابزارهای مهم در طراحی و مهندسی، به طراحان و مهندسان امکان میدهند تا اجسام سهبعدی را به شکلی دقیق و واقعگرایانه در قالب دوبعدی نمایش دهند. این نقشهها به دلیل وضوح و دقت بالا، سهولت درک و نمایش سهبعدی، در حوزههای مختلفی مانند معماری، مهندسی مکانیک، طراحی صنعتی و ساخت بازی کاربرد دارند.
با این حال، رسم نقشههای ایزومتریک نیاز به دقت بالا و مهارتهای خاصی دارد و ممکن است در نمایش برخی جزئیات خاص محدودیتهایی داشته باشد. ابزارها و نرمافزارهای مختلفی مانند اتوکد، سالیدورک و اسکچاپ به طراحان و مهندسان کمک میکنند تا به راحتی و با دقت بالا نقشههای ایزومتریک ایجاد کنند. با توجه به اهمیت و کاربردهای گسترده نقشههای ایزومتریک، میتوان نتیجه گرفت که این نوع نقشهها به عنوان یکی از ابزارهای کلیدی در طراحی و مهندسی به شمار میروند و نقش مهمی در پیشرفت صنایع مختلف ایفا میکنند.
