نرم افزار CAD چیست؟ + معرفی بهترین و معروف ترین نرم افزارهای CAD

به کمک کامپیوتر ها، نرم افزار هایی مانند CAD یا نرم افزاری طراحی، جایگزین روش های سنتی و دستی در طراحی انوع پلن ها در زمینه‌های مختلف شده اند. آنها در بازار نرم افزار ها سهم بزرگی را به خود اختصاص داده که ارزش آن در سال 2022 به صدها میلیارد دلار رسیده است. با پیچیده تر شدن ماشین های بسته بندی و دستگاه های برش مانند CNCها ، طراحان و مهندسان مکانیک بیشتری به نرم افزار های سه بعدی روی می آورند تا کارایی طراحی کلی خود را بهبود بخشند.

نرم افزارهای طراحی به کمک کامپیوتر یا CAD (Computer-aided Design)، به نرم‌افزارهایی گفته می‌شود که کار ایجاد و ویرایش شکل‌ها را به کمک کامپیوتر انجام می‌دهند. امروزه بیشتر نرم‌افزارهای CAD، نه تنها توانایی ایجاد و ویرایش نقشه ی دوبعدی و سه‌بعدی قطعات را دارند، بلکه توانایی تحلیل قطعات از نظر مسائل تنش، گرما و مسائل مکانیکی با استفاده از روش المان محدود را دارند. نرم افزار CAD، عموما با نرم افزار چاپ سه بعدی همراه است؛ زیرا وقتی هر دو این ابزار را با هم ترکیب می کنید می توانید تقریباً هر چیزی را که می خواهید به صورت مجازی طراحی کنید.  با این حال نرم افزار CAD را نباید با نرم افزار های ساده ی طراحی گرافیک اشتباه گرفت. به طور قطع اگر دارای تجربه کار با نرم افزار های طراحی مشابه را داشته باشید، نام نرم افزار CAD به گوش شما خورده است.

در این مقاله ما شما را با پرکاربردترین پلتفرم های نرم افزار CAD آشنا می کنیم. در ادامه ویژگی ها، کاربرد ها و تفاوت های نسخه های مختلف را با هم برسی خواهیم کرد تا به شما در تصمیم گیری آگاهانه برای انتخاب نرم افزار مناسب خود در آینده کمک کنیم.

بهترین و پرکاربرد ترین نرم افزار های CAD

Autodesk Fusion 360

“بهترین برنامه برای مدل سازی کلی سه بعدی”

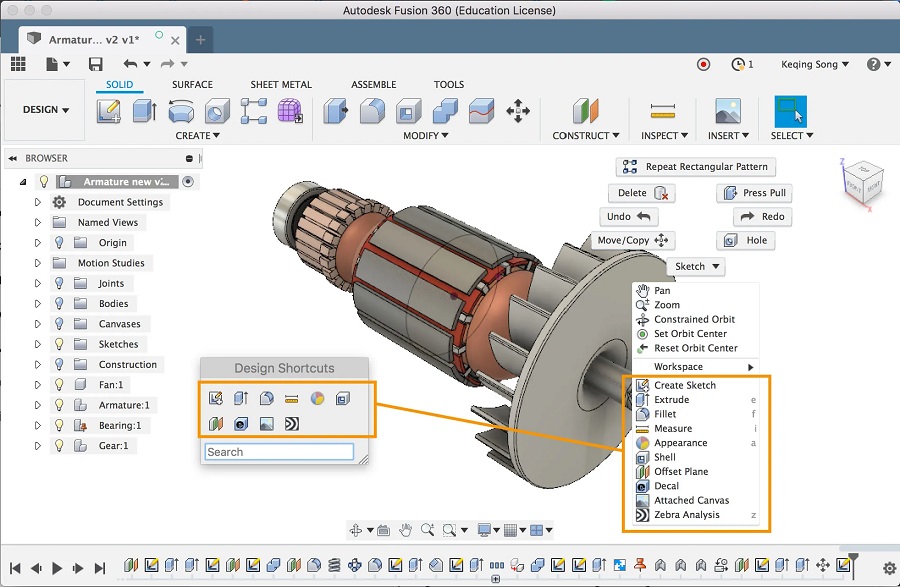

یکی از بهترین برنامه ها برای مدل سازی سه بعدی، Autodesk Fusion 360 است که یک پلتفرم CAD، CAE، PCB و CAM مبتنی بر فضای ابریست که به صورت همه‌جانبه برای مدل‌سازی و تولید محصولات سه بعدی کاربرد دارد. این نسخه به شما امکاناتی می دهد که به صورت همزمان با ایجاد چندین نمونه طراحی، خلاقیت و روش های طراحی خود را بدون زحمت با هم مقایسه کرده و بهترین را انتخاب کنید.

همچنین می‌توانید طرح‌های خود را در مراحل اولیه فرآیند توسعه آزمایش کنید تا عملکرد آنها را بسنجید و نقص‌های احتمالی را شناسایی کنید.در نتیجه می‌توانید با استفاده از ابزاری که نرم‌افزار CAD و CAM در اختیار شما قرار می‌دهند، به صورت کاملا یکپارچه به مدل‌سازی و ویرایش طرح های خود بپردازید. Fusion 360 همچنین می تواند مدل های سه بعدی را به نقشه های دو بعدی و بلعکس تبدیل کند,  این  ویژگی به حاشیه نویسی، اندازه گیری ابعاد و مرتب سازی اسناد با دقت بالا جهت ساخت کمک شایانی خواهد کرد.

امکانات Autodesk Fusion 360:

• با ابزارهای طراحی و شبیه سازی مولد Fusion 360، می توانید تاثیر طراحی ناصحیح و غیر مهندسی را کاهش دهید تا از در زمان ساخت، از نتیجه کار اطمینان حاصل کنید. بر این اساس می توان محصولاتی را طراحی و تولید کرد که فرم، تناسب، عملکرد و زیبایی را ارائه دهند.
• طراحی های دوبعدی تسریع شده.
• انعطاف پذیری برای طراحی بی دردسر و مدل سازی سه بعدی.
• نرم افزار طراحی PCB با امکانات کامل.
• نرم افزار مدیریت داده های تک محصولی.
• همکاری بلادرنگ با طراحان دیگر.
• توانایی تنظیم محدودیت های تولید و مواد

مطلب پیشنهادی: بهترین نرم افزارهای شبیه سازی

Autodesk AutoCAD

“شناخته شده ترین نسخه و بهترین برای چاپ دو بعدی و سه بعدی”

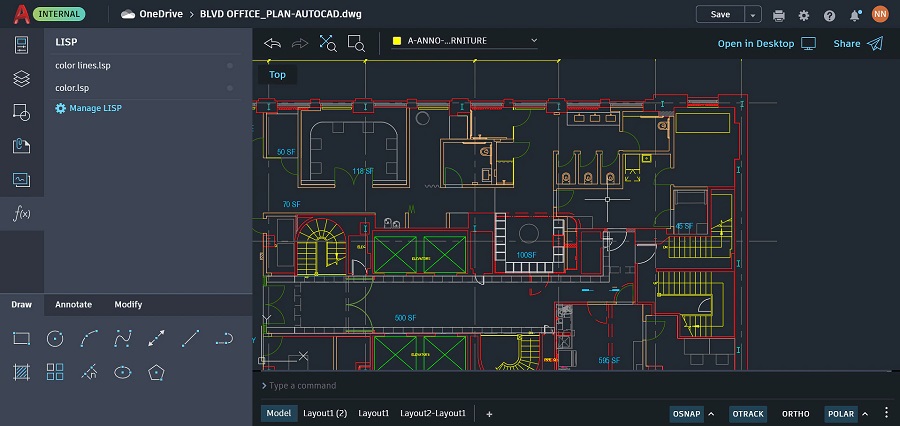

معماران، مهندسان مکانیک و متخصصان ساخت و ساز (مهندسان عمران)  به اتوکد برای چاپ دو بعدی و سه بعدی اعتماد دارند. این نسخه به مهندسان و یا کاربران نرم افزار به حاشیه نویسی (annotation) نقشه ها، طراحی و ایجاد پیش نویس هندسه دو بعدی و مدل های سه بعدی با استفاده از اشیاء مشبک، سطوح و مدل سازی جامد کمک شایانی می کند. علاوه بر این با توجه به مجموعه ابزارهای تخصصی مکانیکی، معماری، الکتریکی و MEP، بهره وری استفاده را بهبود می بخشد. این ویژگی ها به انجام خودکار کارهایی مانند ایجاد برنامه، شمارش، مقایسه نقشه ها و افزودن بلوک ها که به طور دستی زمان بر است کمک می کنند.

امکانات Autodesk AutoCAD:

• شما می توانید از یک تجربه طراحی منسجم با تمام ویژگی ها و ابزارهای اتوکد در هر پلتفرمی از جمله ویندوز و مک استفاده کنید و از ویژگی های آن لذت ببرید. همچنین اخیرا نسخه های موبایلی آن در دسترس قرار گرفته است.
• برنامه های افزودنی و API برای سفارشی سازی طراحی ها.
• بازخورد را مستقیماً به یک فایل DWG ارسال می کند.
• شمارش بلوک ها را به صورت خودکار انجام میدهد.
• ناوبری و رندر سه بعدی ارائه می‌دهد.
• طراحی دو بعدی، حاشیه نویسی.

با توجه به ویژگی‌های منحصر به فرد اتوکد، اگر به دنبال یادگیری این نرم افزاز فوق‌العاده هستید، می‌توانید با آموزش آنلاین اتوکد در کارلنسر، این مهارت را فرا بگیرید.

سفارش یا انجام پروژه های اتوکد

TinkerCAD

“بهترین برای مهندسان مبتدی جهت شروع و آشنایی”

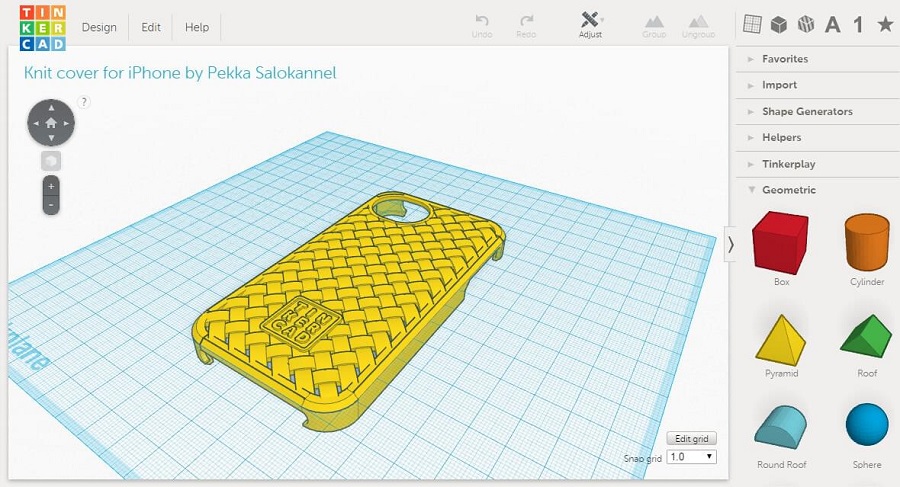

نسخه یک برنامه تحت وب با رابط کاربری بصری است که می تواند به طراحان و مهندسان مبتدی کمک کند تا مهارت های پایه نوآوری را توسعه دهند. این برنامه به کاربر در زمینه الکترونیک، طراحی سه بعدی یا کدنویسی و به ساخت بلوک های خلاقانه و تبدیل آنها به واقعیت کمک می کند. تنها کار لازم جهت استفاده از این برنامه این است که یک شکل از قبل آماده را روی صفحه کار قرار دهید تا ویژگی هایی را به آن اضافه یا حذف کنید. می توانید آن را با چرخش یا حرکت در صفحه نمایشگر تنظیم کنید تا زوایای و نماهای مختلف آن را مشاهده کنید.

امکانات TinkerCAD:

• این نسخه، سریع و برای استفاده، آسان است. البته به همین دلیل است که مدرسان، به طور گسترده از آن برای آموزش دانش آموزان بدون محدودیت استفاده می کنند.
• خدمات چاپ سه بعدی را ارائه می دهد.
• فیلم های آموزشی آسان را در اختیار ما قرار میدهد.
• می تواند نور و حرکت را به طراحی اضافه کند.
• از قابلیت کشیدن و رها کردن (Drag & Drop) برای ساخت مدل ها پشتیبانی می کند.

FreeCAD

“بهترین برای طراحی محصولات واقعی”

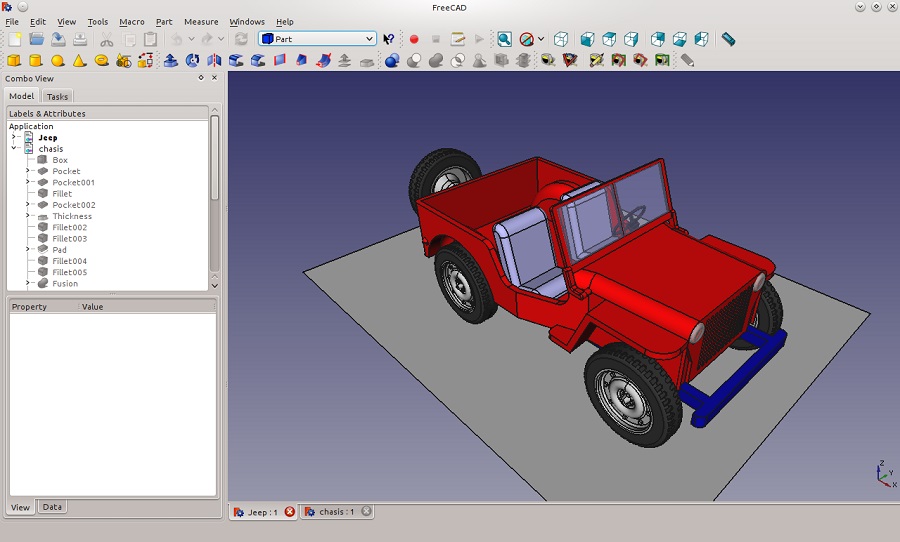

به وسیله این نرم افزار می توانید اشیاء واقعی را با هر اندازه طراحی کنید. مدل‌سازی سه بعدی پارامتری منبع باز  انجام دهید و همچنین به شما این امکان را می‌دهد که با بازگشت به تاریخچه، مدل و مراحل قبلی طرح خود را اصلاح کنید. تنها کار لازم این است که پارامترها را تغییر دهید. این پلتفرم اجزایی را برای کمک به شما در استخراج جزئیات طراحی از مدل های سه بعدی و تنظیم ابعاد فراهم می کند. علاوه بر این می توانید اشکال دوبعدی را ترسیم کنید تا به عنوان پایه ای برای ساخت اشیاء دیگر استفاده کنید. در نتیجه می توانید نقشه های آماده برای تولید با کیفیت بالا ایجاد کنید.

امکانات FreeCAD:

• FreeCAD یک نرم افزار چند پلتفرمی انعطاف پذیر و قابل توسعه (مک، لینوکس و ویندوز) است. می‌تواند فرمت‌های فایل باز مانند DAE، STEP، DXF، SVG و غیره را با خواندن و نوشتن به‌طور یکپارچه در جریان کار شما ادغام کند.
• از اشیاء با شرایط نمایش مرزی (BRep) پشتیبانی می کند.
• عملکرد هسته کدگذاری شده C++.
• میز کار الحاقی.
• پیش نویس دو بعدی CAD.
• مدل سازی معماری یا BIM.
• مدل شبیه سازی ربات.

مطلب پیشنهادی: آشنایی با نرم افزار آباکوس

Solidworks

“بهترین برای استفاده حرفه ای”

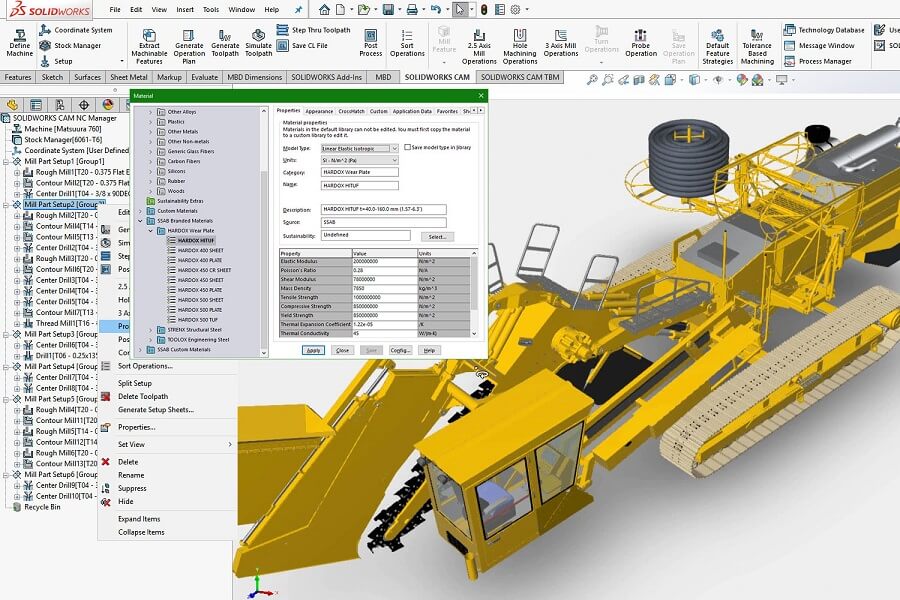

 Solidworks یک برنامه طراحی به کمک کامپیوتر است که توسط Dassault Systèmes منتشر شده است. طراحان و مهندسان حرفه ای در حوضه طراحی سه بعدی عمدتاً از آن به جهت طیف گسترده ای از ابزارهای اعتبارسنجی و طراحی مکانیکی و مهندسی معکوس استفاده می کنند. این نرم افزار جهت طراحی محصول انتخابی کاربردی است و از سیستم NURBS برای ایجاد انحنای دقیق تر در اشکال استفاده می کند.

امکانات Solidworks:

سالیدورک برخی از بهترین ابزارها را برای کمک به ایده‌پردازی و تبدیل ایده‌های نوآورانه به طرح‌های محصول در سطح صنعت ارائه می‌کند. از مدل‌های سه بعدی گرفته تا طرح‌های دو بعدی قطعات پیچیده، این نرم‌افزار CAD تمام آنچه را که برای ایجاد طرح‌های سریع و دقیق لازم است، ارائه می‌کند.

• تجزیه و تحلیل و ابزارهای مدیریت داده ها.
• CAD متصل به فضای ابری.
• شامل ابزارهای برآورد هزینه است.
• به درک زود هنگام عملکرد محصول کمک می کند.
• می تواند اطلاعات توسعه محصول را در زمان واقعی با تیم بازاریابی به اشتراک بگذارد.
• همکاری بین تیمی.

لیستی از طرح هایی که Solidworks ارائه می دهد:

• تجاری: برای شرکت هایی با اندازه های مختلف.
• دانشگاه: منبعی فراگیر برای آموزش 3D CAD و مدیریت داده.
• تحقیق: یک راه حل همه کاره برای پروژه های تحقیقاتی.
• دانش‌آموزان: برای کمک به دانش‌آموزان جهت راه‌اندازی حامل‌های CADمختص به خود.

اگر علاقه به یادگیری سالیدورک دارید، می‌توانید با آموزش سالیدورک در کارلنسر، آموزش سالیدورک دو بعدی و سه بعدی را از پایه شروع کنید. هم‌چنین اگر تسلط کافی در این زمینه دارید، می‌توانید در آموزش آنلاین کارلنسر به عنوان مدرس شروع به کار کنید و یا از بین پروژه‌ های سالیدورک ، پروژه هایی که مناسب است را انجام دهید.

سفارش یا انجام پروژه های سالیدورک

 CREO

“بهترین برای توسعه محصولی کارآمد”

Creo یک پلتفرم پیشرو CAD است که بیش از یک دهه پیش توسط شرکت Parametric Technology (PTC) توسعه یافته است. این یک بسته کامل مجهز به ابزارهای مورد نیاز، برای تسریع طراحی محصول است. برنامه ای آسان برای یادگیری که به شما کمک می کند تا از مراحل اولیه فرآیند طراحی به مراحل بعدی یعنی مرحله ساخت بروید. به این ترتیب این امکان را به شما می دهد تا طراحی محصولات با کیفیت بهتر را به طور کارآمدتر انجام دهید.

امکانات Creo:

ابزارهای Creo با عملکرد قدرتمند و جدیدترین فناوری ها به بهبود کیفیت محصول و کاهش هزینه ها کمک می کند. این اجزای متحول کننده به شما مزیت رقابتی می دهد و به شما امکان می دهد سهم بازار قابل توجهی را به دست آورید.

ویژگی های برجسته Creo

• مدلسازی جامد و پارامتریک سه بعدی.
• تصاویر فنی.
• توسعه طراحی مولد برای محصول با کیفیت بالا و کم هزینه.
• تحلیل و شبیه سازی المان محدود.
• طراحی شماتیک و عملکرد.
• فناوری های بهینه سازی توپولوژی را ارائه می دهد.

SketchUp

“بهترین برای ترسیم و مستندات سه بعدی”

 Sketchup با بیش از صد افزونه حرفه ای توسعه یافته برای کمک به شخصی سازی فضای کاری سه بعدیب، هترین گزینه پیش رو طراحان است. با این نرم افزار مدل سازی سه بعدی فوق العاده هوشمند، می توانید ایده های نوآورانه را تجسم کنید و لذت طراحی با دست را تجربه کنید. به این ترتیب می توانید از آن برای ایجاد مدل های سه بعدی و مستندسازی ایده ها به صورت دو بعدی استفاده کنید. این به بهبود بهره‌وری تیم کمک می‌کند و پیش زفت پروژه شما را بسیار آسان‌تر و سریع‌ترخواهد کرد.

امکانات SketchUp:

اسکچاپ بهترین راه حل های مدل سازی و چاپ سه بعدی را به حرفه ای ها در همه زمینه ها ارائه می دهد. طراحان، مهندسان مکانیک، معماران  و به طور کلی هر کسی در هر زمینه ای می تواند از آن استفاده کند.

لیست زیر لیستی از ویژگی هایی است که Sketchup ارائه می دهد:

• طرح های سه بعدی را به صورت دو بعدی مستند می کند.
• رابط کاربری بصری و جذاب.
• هم برای حرفه ای ها و هم برای مبتدی ها مناسب است.
• همکاری تیمی در بخش ها.
• تجربه VR همه جانبه برای شبیه سازی طراحی.

سفارش یا انجام پروژه های اسکچاپ

CATIA

“بهترین برای توسعه محصولات در چند پلتفرم”

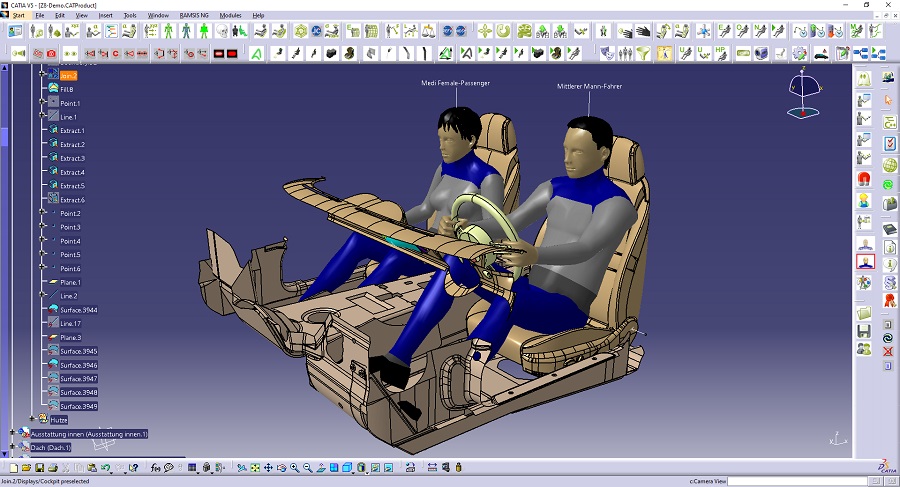

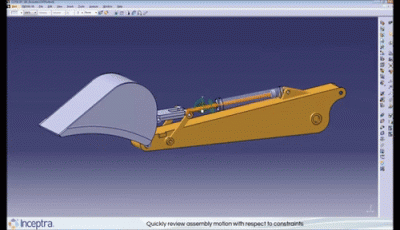

کتیا در زمینه طراحی و تجربه محصول چند پلتفرمی سرآمد است. این نرم افزار می تواند تمام نیازهای شما را برآورده کند از جمله در موضوعات CAM، CAD یا CAE در صنایع خودروسازی و هوافضا. این نرم افزار دارای توانایی منحصر به فرد برای مدل سازی محصولات روزمره بر اساس رفتار زمانی واقعی است. علاوه بر این به توسعه دهندگان سیستم، طراحان، کاربران باتجربه و علاقمندان یک تجربه سه بعدی غریزی ارائه می دهد. قابلیت های شبیه سازی و مدل سازی سه بعدی آن، اثربخشی هر کاربر را بهینه می کند. و از طریق داشبوردهای قدرتمند، می‌تواند همکاری بلادرنگ، طراحی همزمان و هوش تجاری را در هر پروژه ایجاد کنید.

امکانات Catia:

Catia شامل مدل سازی سه بعدی، شبیه سازی، برنامه های کاربردی اجتماعی، مشارکتی و هوش اطلاعاتی و غیره است. بخصوص اینکه به دلیل چند پلتفرم بودن به محبوبیت زیادی دست یافته است.

• همکاری آنلاین برای مدل سازی و طراحی سه بعدی.
• داده ها را به طور موثر در طول توسعه محصول مدیریت می کند.
• مجموعه ابزاری را برای رفع نیازهای شرکت های مختلف ارائه می دهد.
• ردیابی تغییرات مدل سه بعدی.

سفارش یا انجام پروژه های کتیا

Solid Edge

“بهترین برای طراحی بصری مکانیکی و الکتریکی”

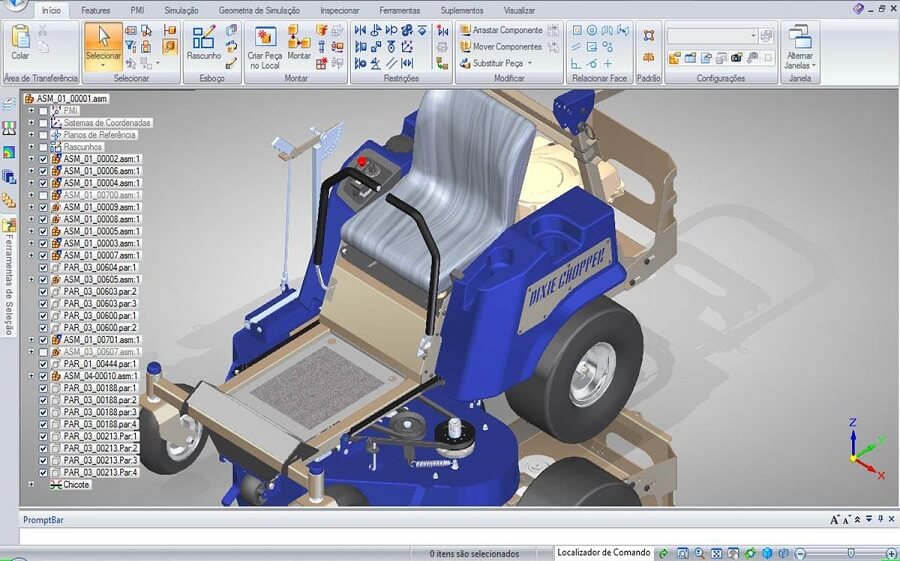

Solid Edge یک بسته نرم افزاری کامل از ابزارهای توسعه محصول است که به کمک رابط بصری ساده استفاده از آن را آسان می کند. چه در موضوعات فنی، چه طرح‌های الکتریکی و مکانیکی، شبیه‌سازی یا مدیریت داده‌ها، تمام ویژگی‌هایی را که افراد مبتدی برای ایجاد یک طرح سه‌بعدی یا دو بعدی نیاز دارند را فراهم می‌کند. علاوه بر این ترکیب سادگی و سرعت مدل‌سازی مستقیم سه بعدی را با کنترل و انعطاف‌پذیری طراحی پارامتریکدر اختیار کاربر قرار می‌دهد.

امکانات Solid Edge:

فناوری همزمان Solid Edge به طراحان، دانش‌آموزان، علاقه‌مندان، مهندسان و دیگران اجازه می‌دهد تا طرح‌های بدون مرز به صورت بصری تولید و آزمایش کنند. شما می توانید بدون محدودیت های مدل سازی سه بعدی سنتی، هوشمندانه و کارآمدتر طراحی کنید.

نگاهی اجمالی به ویژگی‌های Solid Edge:

• طرح ها را با ادغام جریان و شبیه سازی ساختاری بهینه می کند.
• تصاویر با کیفیت بالا را به طور موثر تولید می کند
• رابط کاربری مبتنی بر هوش مصنوعی
• مهندسی معکوس سریع سبک
• همکاری مبتنی بر فضای ابری
• چیدمان دو بعدی تابلوهای کنترل صنعتی
• پایگاه داده با پردازش ثانویه و قابل جستجو

سخن نهایی

نرم افزارهای نقشه کشی مانند اتوکد، اسکچاپ، ای پلن و … در بسیاری از صنایع و زمینه‌ها مورد استفاده قرار میگیرند. این نرم افزارها به  طراحان کمک می کنند تا نقشه‌های دقیق را رسم و پیاده سازی کنند. امروزه طراحان و مهندسان می‌توانند به راحتی طراحی‌های سه بعدی و دو بعدی را اجرا کنند بدون اینکه دغدغه‌های گذشته را داشته باشند. علاوه بر این، برای پیاده سازی نقشه‌های ساختمانی و صرفه جویی در زمان می‌توان با استخدام طراح اتوکد، استخدام متخصص ایپلن، استخدام طراح نما و … پروژه‌های خود را در مدت زمان کمتری دریافت کنید. این نرم افزارها علاوه بر ویندوز، بر روی سیستم‌های عامل اندروید و آیفون قابل اجرا بوده و در هر زمان و مکان که نیاز به ایجاد تغییرات دارید می‌توانید به راحتی موارد مد نظر خود را لحاظ کنید و با همکاران خود به اشتراک بگذارید. اتوکد هم یکی از برنامه‌های کاربردی و مهم برای طراحان داخلی و معماران است که می‌توانند به راحتی می‌توانند طراحی سه بعدی و دو بعدی را در آن انجام دهند. در این مقاله به بررسی مزایای اتوکد، معرفی بهترین و معروف ترین نرم افزارهای CAD و … پرداختیم و دلیل اینکه چرا اتوکد یه برنامه عالی برای طراحی نقشه‌های معماری است، را بیان کردیم.
